含水率監測相機

MC-DGP-I型

產品應用：

        MC-DGP-I含水率監測相機，搭載3個2.12M像素多光譜通道及1個2.12M像素RGB通道，在復雜環境中穩定捕捉水分光譜特征，精準反演植被等目標的含水率（分辨率達0.1%），廣泛應用于農業灌溉優化、森林火災預警、河道生態監測及工業質檢等領域。

特點：

        1.可實時輸出WAS/WAS2/GCC/RCC/GVI/NDVI/GNDVI/NDRE等,支持全局和均一化輸出

        2.550nm/660nm/850nm/720nm/800nm等各光譜段獨立鏡頭，數據信噪比更高，

        3.各光譜鏡頭通道采用光照計自適應曝光算法；

        4.支持原始raw圖像輸出；含水率監測相機支持4G網絡連接；支持低功耗功能；支持sdk二次開發；

參數規格：

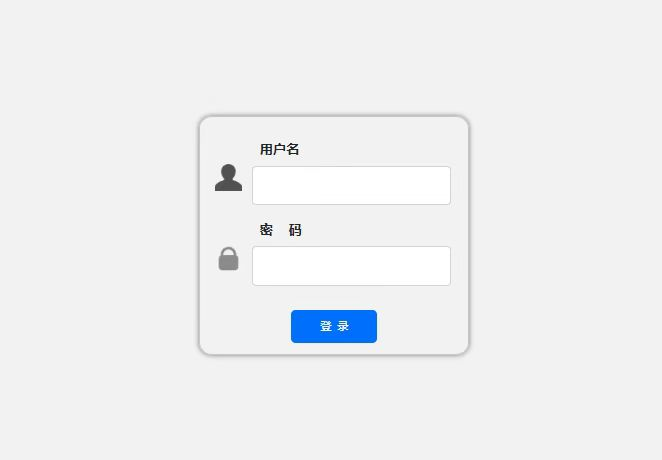

平臺：登錄相機web，使用Edge瀏覽器，登錄相機IP，進入登錄界面，輸入用戶名及密碼。

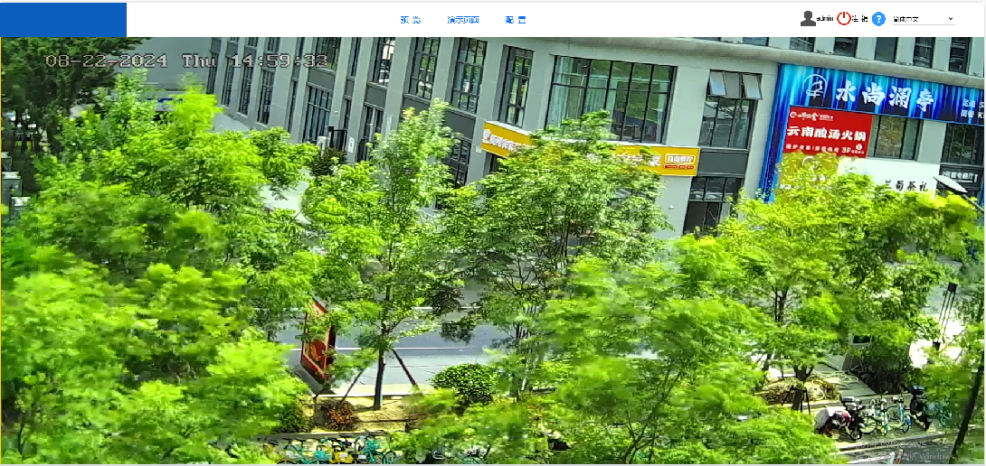

預覽界面

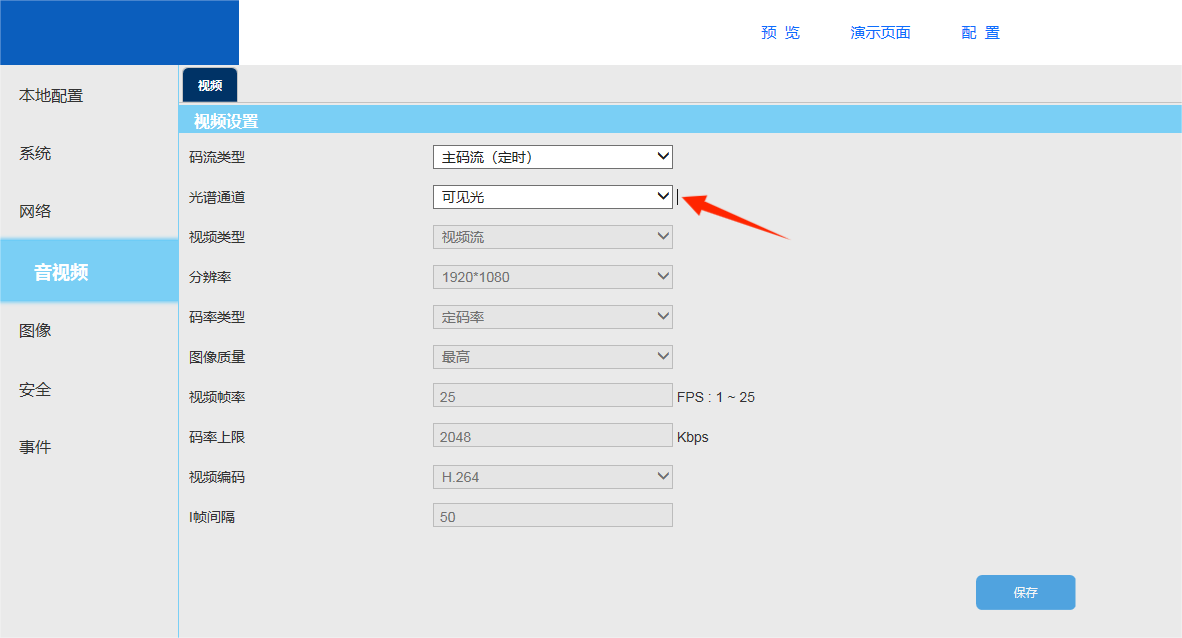

配置界面音視頻選項可切換通道

各通道效果

點擊“演示頁面”即可進入。演示頁面

分為五個部分。

多光譜圖：可實時抓取多光譜數據，并以曲線表示

圖像預覽：四個通道預覽框同時顯示，可進行“抓JPG圖”、“抓RAW圖”、彩色與黑白切換等

文件管理：查看SD卡中文件，可將SD卡中的數據文件發送到FPT服務器中

日志：相機工作日志

配置：相機定時抓圖配置

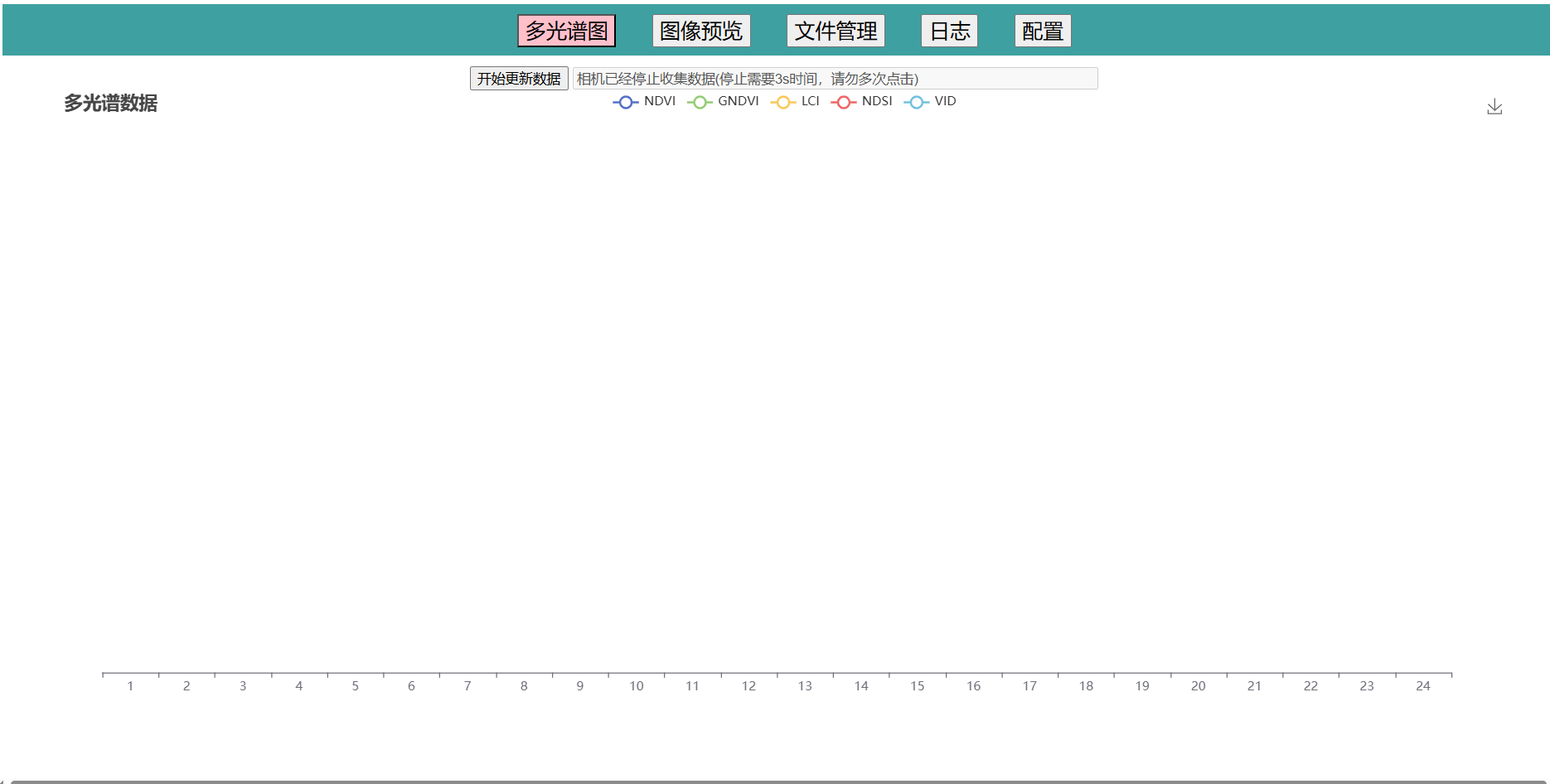

①多光譜圖使用：點擊“開始更新數據”即可開始抓取實時多光譜數據。

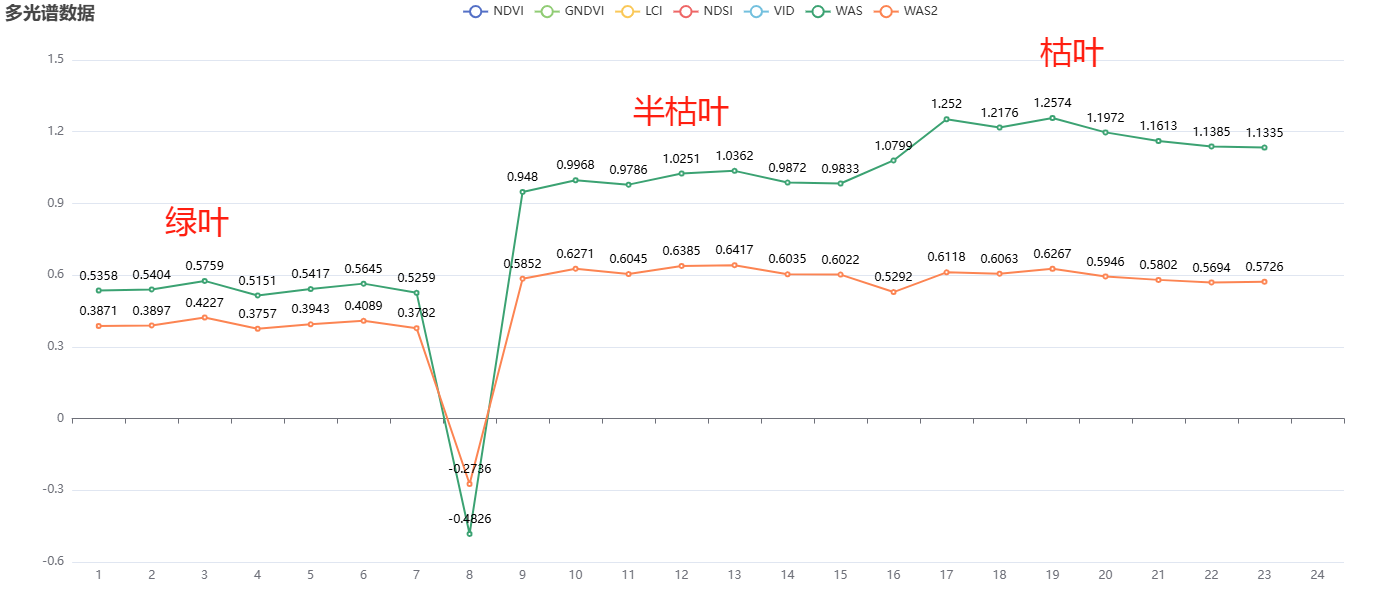

選取同種植物三種生長周期的葉片進行數據讀取，曲線如下

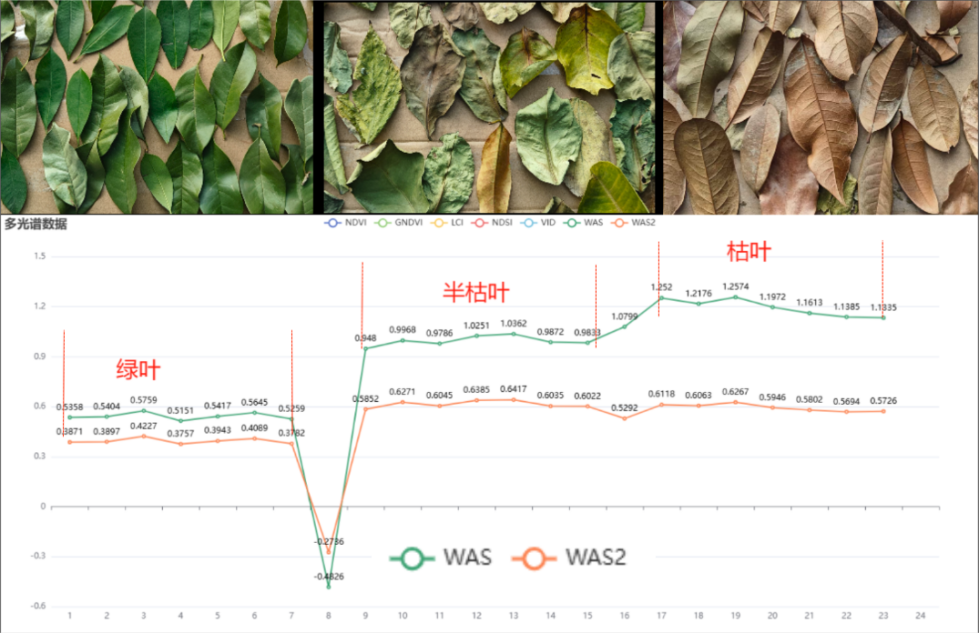

最終效果如下

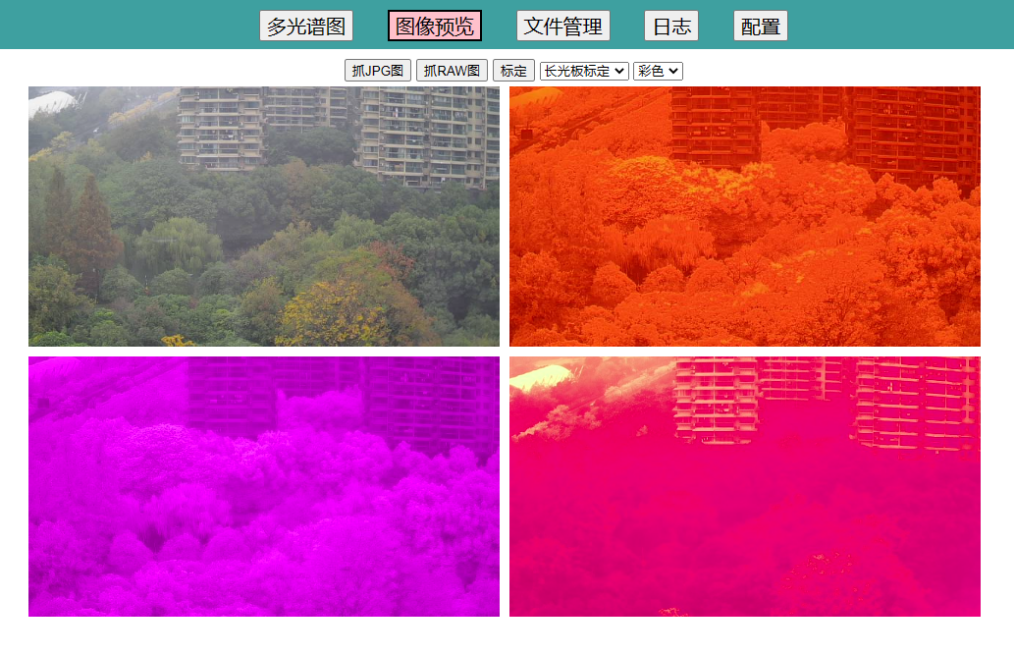

②圖像預覽：圖像預覽界面可同時看到四個通道的實時圖像。

點擊彩色與灰度切換，可切換成灰度圖像

在圖像預覽界面中，點擊“抓JPG圖”“抓RAW圖”按鈕，等待片刻，會自動保存在SD卡以及FTP服務器儲存路徑下。

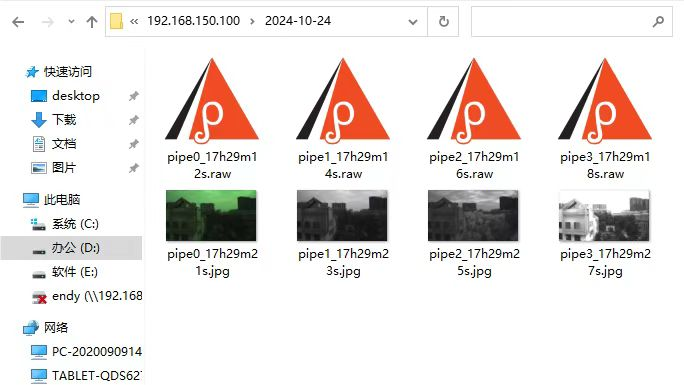

文件名規則：

JPG圖：通道類型_ 時分秒.jpg；  RAW圖：通道類型_ 時分秒.raw

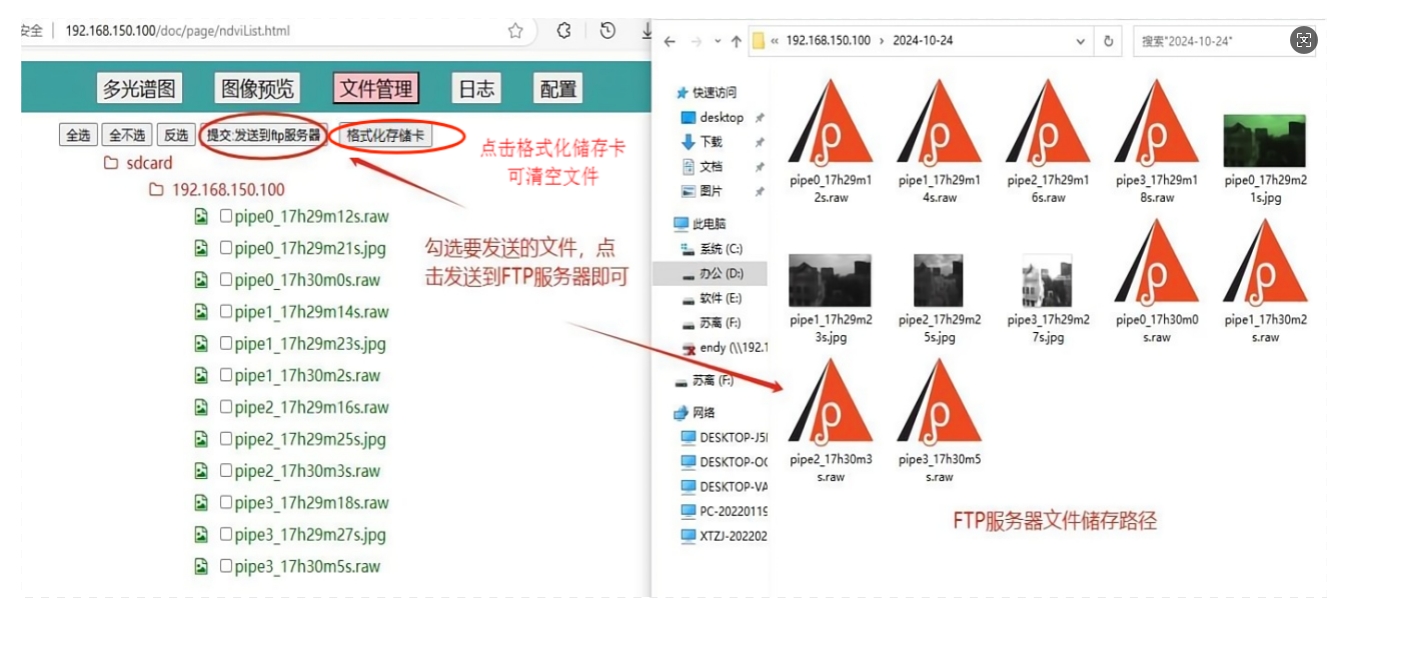

③文件管理:可以看到SD卡中的文件，可以選擇需要從SD卡中取出的文件，點擊發送到FTP服務器?？蛇B接公網FTP服務器。也可點擊“格式化儲存卡”，清空文件

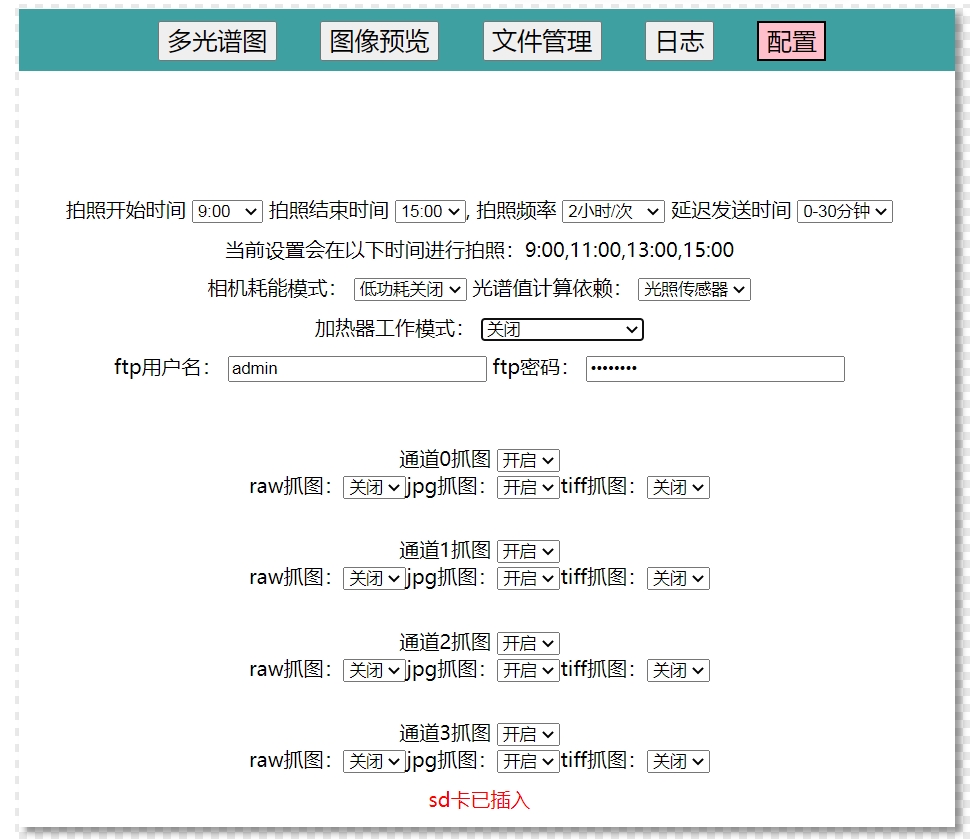

⑤配置：相機設置自動抓圖的時間段、抓圖頻率以及延遲發送時間，以下為各設置的詳情。

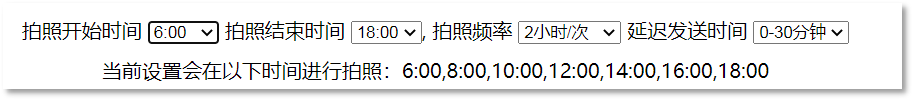

定時抓圖：

開始拍照時間：可選6:00-18:00；結束拍照時間：可選6:00-18:00。拍照頻次可選1小時/次-23小時/次；設置完開始拍照時間、結束拍照時間與拍照頻次，會顯示抓圖時間點，設備將會在此時間段內的整點抓圖。

延遲發送時間：可選0-1/5/10/20/30/50分鐘。以0-10分鐘為例，相機在指定整點抓圖之后，會在接下來10分鐘內隨機時間段發送到FTP服務器中。

低功耗功能設置：

相機耗能模式：低功耗關閉、低功耗打開。默認為低功耗關閉。

若設置了低功耗打開之后。設備完成抓圖傳輸?shù)裙ぷ髦?，會進入斷電狀態，到下一次工作時間點前5分鐘自動上電。若當前時間不在設備工作時間內，打開低功耗后會在20s左右之后立即進入斷電狀態。

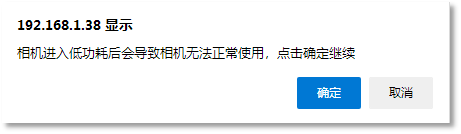

在切換低功耗模式時，會彈出提示框，點擊確認即可切換，并在一段時間后（30s左右）后生效。注意：若在設備工作時間內切換成低功耗打開，設備不會立刻進入低功耗，會在工作結束后5分鐘左右進入低功耗模式。

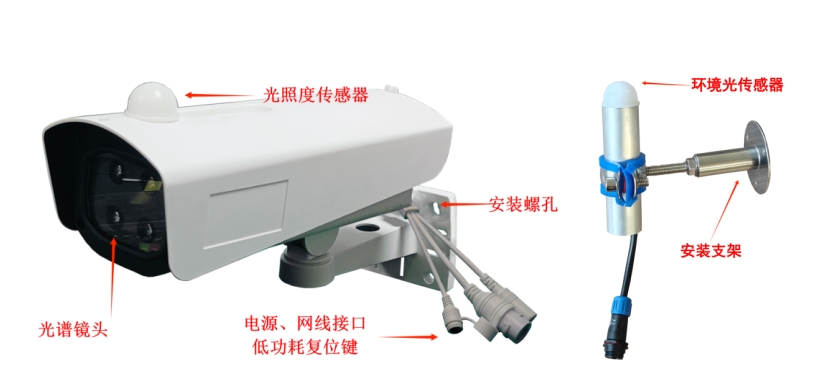

注意：進入低功耗模式之后，相機處于斷電狀態，無法登錄，無法操作使用。要結束低功耗模式，需長按相機尾線處的復位按鈕。如圖 4-10 所示，長按5-8s，聽到“嘀”聲表示復位成功，可以登錄相機，并在5小時內，無論是否設置進入低功耗，相機都不會進入低功耗模式。若要結束該狀態，需斷電重啟相機。

若在網頁設置了低功耗模式，相機進入低功耗模式之后，相機斷電，長按復位按鈕進行復位。此時，若沒有進入相機網頁修改成低功耗關閉，而是斷電重啟，則相機依舊會處于低功耗模式，在上電后30s左右，再次進入低功耗模式。

例如，開始拍照時間9:00，結束拍照時間11:00，延遲發送時間設置為0-10分鐘，拍照頻次設置為2小時/次。相機在9:00抓圖，在10分鐘內完成傳輸，在9:15進入低功耗，處于斷電狀態，在抓圖前5分鐘相機自動上電，即10:55自動上電。實際情況根據實際配置而定。

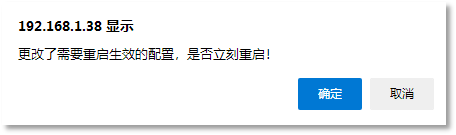

在設置拍照開始時間、拍照結束時間、拍照頻次、延遲發送時間時，需要重啟相機才會生效

光譜值計算依賴：

光譜值計算依賴分為光照傳感器和曝光傳感器，默認設置為光照傳感器。

加熱器工作模式：

加熱器工作模式默認關閉狀態；

關閉：立刻停止加熱，強制生效

啟動加熱：配合低功耗模式使用，開啟后不會立刻開啟加熱，在設備處于低功耗模式自動上電之前6分鐘左右，進行加熱。

例如，低功耗打開情況下，延遲發送時間設置0-10分鐘，拍照時間9:00，設備在9:15左右進入低功耗，處于斷電狀態，下一次拍照時間11:00，設備開始工作前5分鐘自動上電，即10:55左右自動上電，此時，加熱器會在此基礎上的前6分鐘開始加熱，即10:49左右開始加熱，加熱時間4分鐘。

立刻加熱一次：無論是使用低功耗模式，點擊該設置，就會立刻加熱一次，強制生效，加熱時間4分鐘。

季節性自適應加熱：與啟動模式功能類似，配合低功耗功能使用，多一項效果：根據當前季節進行加熱強度控制。

春季(3-5月)和秋季(9-11月)加熱2分鐘；

夏季(6-8月)加熱1分鐘；冬季(12月-次年2月)加熱4分鐘

啟動模式的加熱時間不會根據季節變化，固定加熱4分鐘。

自動抓圖類型配置：

可對四個通道的抓圖進行單獨配置。
